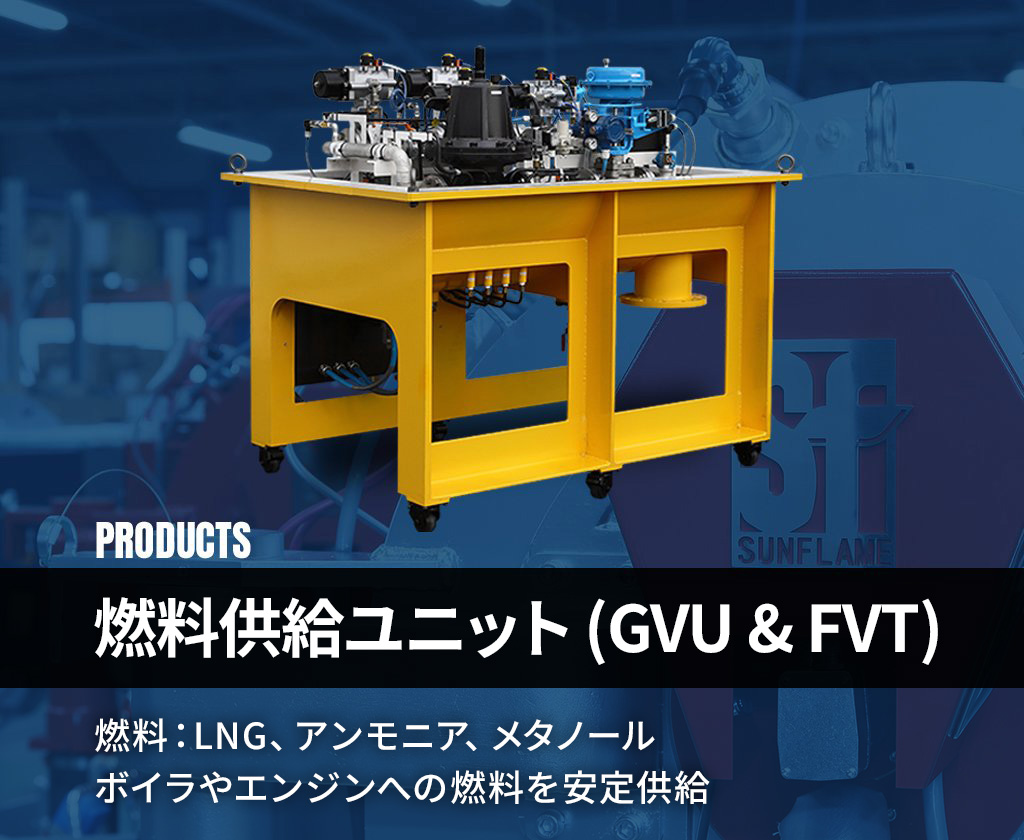

燃料供給ユニット（GVU & FVT）

燃料：LNG、アンモニア、メタノール
ボイラやエンジンへの燃料を安定供給

ガス燃料供給ユニット（GVU）

GVUとFVTとは

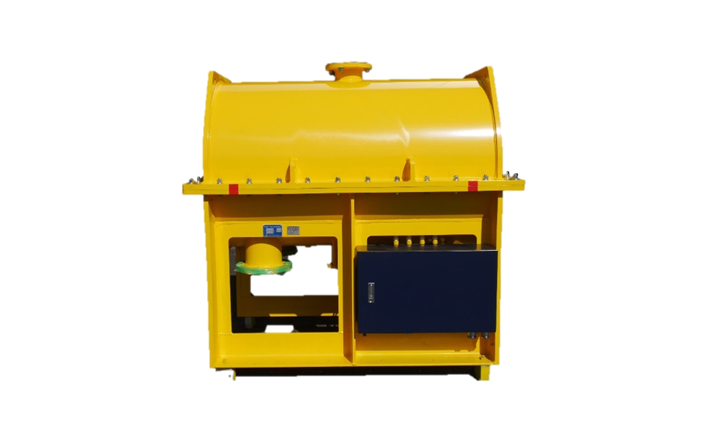

GVU(Gas Valve Unit)は、LNGやアンモニア燃料船のエンジンやボイラ用に搭載される供給・制御機器です。
ガス燃料の供給配管、制御弁や安全装置などが一体となったユニットで構成されています。

GVUは、サンフレムのDFバーナとGCUの他、船内のガス利用機器への燃料供給が行えます。
液体燃料と比べてエネルギー密度の低い気体燃料を扱うため大きくなりがちですが、サンフレムGVUは省スペースを実現しています。

FVT(Fuel Valve Train)も同様に、バーナやエンジンへの燃料供給ラインに設けられるバルブおよび安全機器の一式です。メタノールなどの揮発性の高い液体燃料の供給・圧力調整・安全遮断を行います。燃料漏れや異常時には燃料を速やかに遮断し、安全を確保します。

  • バルブチェック機能を装備

    各バルブの健全性を自動で確認し、ガス漏れの場合に発生源を検知します。

  • 1重/2重配管で製造可能

    1重/2重配管で製造可能なので、エンジンルーム・ガスルーム両方でご利用いただけます。

  • エンジン対応仕様も可能

    DFバーナやGCUだけでなく、エンジン対応仕様での制作も可能です。

特長

  • 01省スペース

    社内設計・製造の為、配管の取り合いの自由度が高く、コンパクトな設計としております。

  • 02ガス燃料の安定供給

    減圧弁と調量弁両方を用いて上流の圧力変動を制御しているため、調量弁のみの場合に比べ、ガス燃料の圧力が一定の状態で供給されます。

  • 03外部機器との接続簡素化

    GVUと外部機器との接続は従来の信号線に加え、EtherCAT通信を利用することも出来ます。

  • 04効率性重視のデザイン

    GVUケーシングの外管に小窓の設置を承っておりますので、ケーシング本体を開ける手間なくストレーナの掃除を行うことが可能です。
